WDW-50G микрокомпьютерное управление электронная универсальная испытательная машина
Эта машина является важным прибором и оборудованием для проверки физических, механических, технологических, структурных и внутренних дефектов различных материалов и их изделий.
Описание
маркер
Подробности о продукте
Обзор продукции
Эта машина является важным прибором и оборудованием для проверки физических, механических, технологических, структурных и внутренних дефектов различных материалов и их изделий. После выбора соответствующего приспособления могут быть завершены испытания на растяжение, сжатие, изгиб, сдвиг, отслаивание металлических или неметаллических материалов; Использование высокоточных силовых датчиков, датчиков смещения с высоким разрешением для обеспечения точного измерения; Имеет равноскоростное нагружение, равноскоростную деформацию, равноскоростное смещение и другое замкнутое кольцо управления.
Машина проста в установке, проста в эксплуатации, эффективна в тестировании; Широко применяется в университетах, научно - исследовательских институтах, испытательных институтах, аэрокосмической промышленности, военной промышленности, металлургии, машиностроении, транспортном строительстве, строительных материалах и других отраслях промышленности для проведения точных исследований материалов, анализа материалов, разработки материалов и контроля качества; Может проводиться проверка соответствия материала или продукта технологическим характеристикам.
Дизайн основан на соответствующих стандартах
♦ GB / T 16491 - 2008 "Электронная универсальная испытательная машина";
♦ GB / T 2611 - 2007 "Общие технические требования к испытательным машинам";
♦ JB / T 7406.1-1994 « Испытательная машина для испытания терминов и материалов»;
♦ JJG 139 - 2014 « Машина для испытания тяги, давления и универсальных материалов»;
♦ Стандартные методы испытаний и определения испытаний механических свойств стальных изделий ASTM A370,
♦ JB / T 6147 - 2007 "Технические требования к упаковке, маркировке упаковки, хранению и транспортировке испытательных машин";
♦ GB / T 22066 - 2008 « Оценка компьютерных систем сбора данных статических одноосных испытательных машин»;
♦ GB / T 16825.1 - 2008 « Испытание статической одноосной испытательной машины, часть 1: проверка и калибровка системы измерения силы машины для испытания на растяжение и / или давление».
Электрическая измерительная и контрольная часть
1. Внешний независимый контроллер
Новое поколение специальных контроллеров статической испытательной машины, является набором функций измерения, управления и передачи в одном, и сбор сигнала, усиление сигнала, передача данных, блок привода серводвигателя для высокой степени интеграции; Предоставляет совершенно новые решения для измерения, управления и эксплуатации испытательной машины, а передача данных USB полностью поддерживает ноутбуки, планшеты и настольные компьютеры; Является важной частью технологического развития испытательных машин.
Внешний ручной контроллер с 320 * 240 светодиодным дисплеем, может быстро регулировать испытательное пространство, в то же время с началом испытания, остановкой испытания, нулевым испытанием и другими функциями, отображать рабочее состояние оборудования в режиме реального времени, данные испытаний, сделать зажим образца более удобным, работать еще проще.

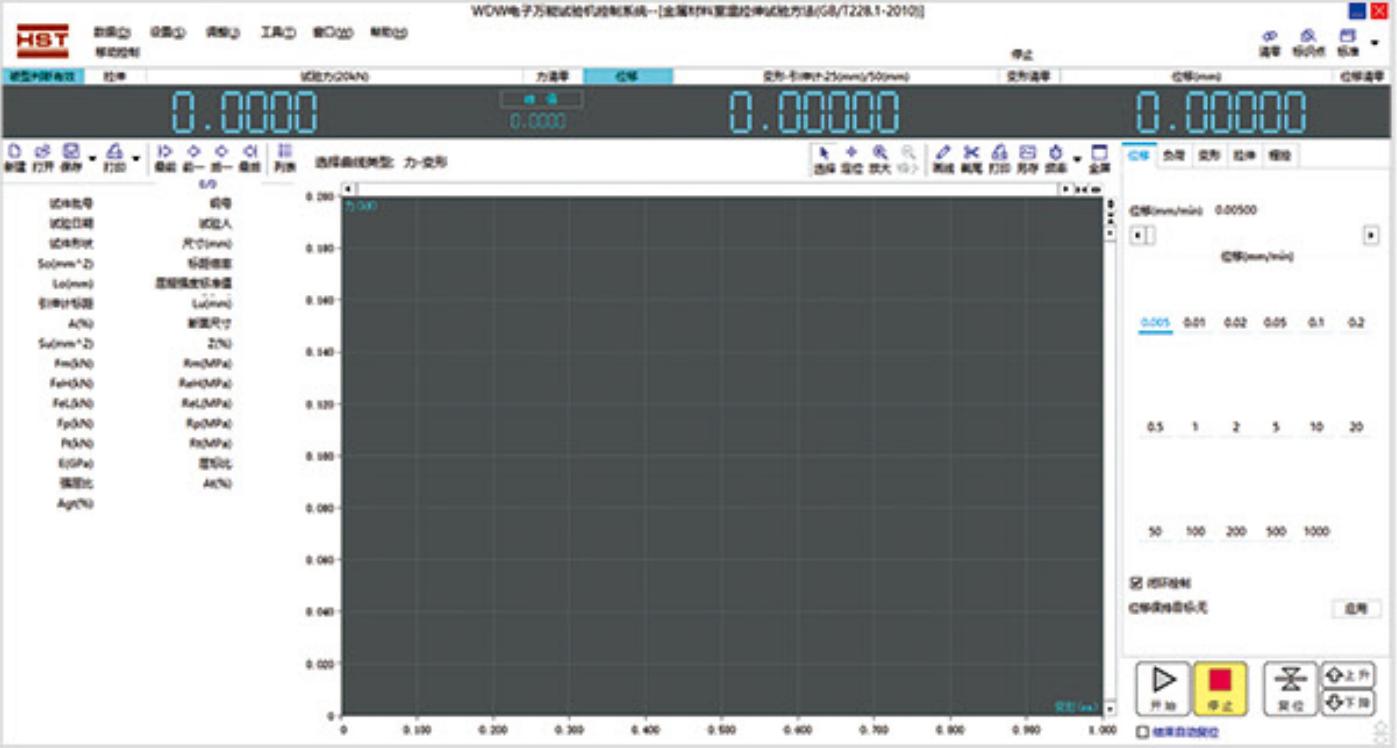

2. Программное обеспечение для измерения и управления универсальными испытательными машинами
Программное обеспечение для измерения и управления универсальной испытательной машиной использует технологию DSP и алгоритм адаптивного управления нейронами для достижения различных режимов управления замкнутым контуром, таких как испытательная сила с одинаковой скоростью, смещение балки с постоянной скоростью, деформация с постоянной скоростью, режим управления может быть произвольно объединен, плавное переключение имеет сетевой интерфейс, может быть реализована функция подключения данных и дистанционного управления.
Технологические инновации
Новое поколение - 2020 испытательная машина - это новая электронная универсальная испытательная машина, разработанная нашей компанией в соответствии с тенденцией развития испытательной машины и рыночным спросом,проведены модернизация и инновации продуктов в процессе их разработки и создания.
Основные технические параметры
1. Измерительные параметры
♦ Максимальная испытательная машина (kN): 50;
♦ Уровень испытательной машины: уровень 0,5;
♦ Диапазон эффективных измерений испытательной силы: 0,4% - 100% F.S;
♦ Точность измерения испытательной силы: лучше ±0,5%;
♦ Разрешение силы: 1 / 500 000;
♦ Разрешение для измерения смещения: 0,4 мкм;
♦ Точность измерения смещения: лучше ±0,5%;
♦ Диапазон измерений электронным экстензометром: 0,4% - 100% FS;
♦ Точность измерения электронным экстензометром: более ±0,5%;
2. Параметры управления
♦ Диапазон скоростей управления силой: 0001% - 5% FS / s;
♦ Точность управления скоростью управления силой: от 0001% до 1% FS / s лучше, чем ±0,5%; 1% - 5% FS / s лучше, чем ±0,2%;
♦ Контроль силы сохраняет точность: ± 0,1% F.S;
♦ Диапазон скоростей управления деформацией: 0001% - 5% FS / s;
♦ Точность управления скоростью управления деформацией: от 0001% до 1% FS / s лучше ±0,5%; 1% - 5% FS / s лучше ±0,2%;
♦ Точность сохранения управления деформацией: ± 0,02% F.S;
♦ Диапазон скоростей управления смещением: 0005 - 1000mm / min;
♦ Точность управления скоростью смещения: ± 0,2%;
♦ Точность сохранения управления смещением: ± 0,02 мм;
♦ Режим управления: управление замкнутым контуром силы, управление замкнутым контуром деформации, управление замкнутым контуром смещения;
3. Параметры хоста
♦ Число колонн: 6 колонн (4 колонны, 2 винта);
♦ Максимальное пространство сжатия (mm): 1000;
♦ Максимальное расстояние между растяжениями (mm): 770 (с клиновидными растягивающими приспособлениями);
♦ Эффективный пролет (мм): 450;
♦ Размер рабочего стола (mm): 800 × 425;
♦ Размер контура узла (mm): 840 * 570 * 1850;
♦ Вес узла (кг): 420;
♦ Мощность, напряжение, частота: 1kW / 220V / 50 - 60 Гц;
Перечень оборудования
1. Компонент центральной ЭВМ
| Проекты | Количество | Примечания |
| Рабочий стол | 1 шт. | 45 Сталь, точная обработка с ЧПУ. |
| Передвижная балка с двойной выпуклой крестообразной головкой | 1 шт. | Сталь 45, точная обработка с ЧПУ |
| Верхняя балка | 1 шт. | Сталь 45, точная обработка с ЧПУ |
| Фундамент узла | 1 шт. | Q235-A， ЧПУ точная обработка |
| Шариковый винт | Два. | Подшипниковая сталь, прецизионная экструзия |
| Поддерживающая стойка | Четыре. | Прецизионное экструзионное, высокочастотное поверхностное, гальваническое, полированное |
| Сервомотор переменного тока | 1 комплект | Тайда, Тайвань |
| планетарный редуктор | 1 Д - 1 | Япония « Шимпо» |
| Синхронная лента / синхронное колесо | Статья 1 | Нинбо "Sables" |
2. Измерения и контроль, электрическая часть
| Проекты | Количество | Марки / примечания |
| внешняя система измерения и управления | 1 комплект | Многоканальный, высокоточный |
| Программное обеспечение для измерения и управления электронными универсальными испытательными машинами | 1 комплект | Более 200 стандартов испытаний. |
| Внешний КПУ | Одна | демонстрация испытательной силы, смещения, скорости |
| приводная система эксплуатации оборудования | 1 комплект | С такими защитными функциями, как перенапряжение. |
| высокоточный радиальный датчик нагрузки | Один. | Один 100 кН. |
| высокоточный датчик смещения | Один. | Тайвань |
| экстензометр | Одна | 50/10mm |
| Компьютеры | 1 Д - 1 | Настольные компьютеры HP |
3. Случайная часть приложения
| Проекты | Количество | Примечания |
| Специальные клиновидные вытяжные приспособления | 1 комплект | Ручной поворотный зажим |
| Блок круглого образца | 1 комплект | Φ4～φ9mm， Твердость HRC58 - HRC62 |
| плоский зубчатый блок | 1 комплект | 0～7mm， Твердость HRC58 - HRC62 |
| Специальные компрессорные приспособления | 1 комплект | Φ90mm, Закалка 52 - 55 HRC |
4. Случайные данные
| Название проекта | Количество единиц |
| инструкция по эксплуатации механической части | 1 экземпляр |
| Описание использования программного обеспечения | 1 экземпляр |
| Упаковочный список / сертификат / гарантийная карта | 1 экземпляр |
